TIPOS DE GRAFICAS

TIPOS DE GRAFICAS CON SUS EJEMPLOS
Histograma.
Está compuesto rectángulos, cuyo número coincide con la cantidad de intervalos considerados, el ancho de la base de cada uno de esos rectángulos es la misma siempre y coincide con las fronteras de los intervalos, y la altura corresponde a la frecuencia de cada intervalo.

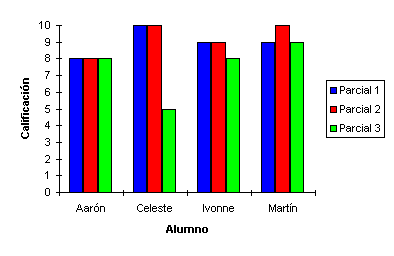

La gráfica de columnas. Para este tipo de gráfica, elaboradas con rectángulos también, se pide que sus bases sean del mismo ancho y sus alturas equivalentes con las frecuencias.
 Un ejemplo es el siguiente:donde se representa el porcentaje del PIB gastado en docencia e investigación por cinco países en el lapso de 1988 a 1999
Gráficas de barras horizontales, los cuales se parecen mucho a las gráficas de columnas, con la salvedad importante de que la función de los ejes se intercambian y el eje horizontal queda destinado a las frecuencias y el eje vertical a las clases.



(fuente: Revista "Ciencia y Desarrollo", 1994, XIX(114):12).


LLama pirámide de edades por su forma. Incluso, cuando se compara la población masculina y femenina por estratos de edades.
Cuando los datos se relacionan entre sí, es decir, cuando podemos decir que existe cierta continuidad entre las observaciones (como por ejemplo el crecimiento poblacional, la evolución del peso o estatura de una persona a través del tiempo, el desempeño académico de un estudiante a lo largo de su instrucción escolar, las variaciones presentadas en la medición realizada en algún experimento cada segundo o minuto) se pueden utilizar las gráficas de líneas.
Este ejemplo muestra el comportamiento del peso corporal (en kilogramos) de dos individuos a lo largo de cinco observaciones anuales. Al igual que en el caso de las gráficas de columnas (y de otras más) es posible presentar varias series de observaciones (en este caso cada serie de observaciones son los pesos de un individuo).
Otra forma de representación de un uso menos común, y muy parecida a las gráficas de líneas, es el polígono de frecuencias.
El siguiente ejemplo corresponde al porcentaje del PIB gastado en docencia e investigación durante el año de 1990 en cinco países (fuente: Revista "Ciencia y Desarrollo", 1994, XIX(114):12):



Una gráfica similar al polígono de frecuencias es la ojiva, pero ésta se obtiene de aplicar parcialmente la misma técnica a una distribución acumulativa y de igual manera que éstas, existen las ojivas mayor que y las ojivas menor que.
Existen dos diferencias fundamentales entre las ojivas y los polígonos de frecuencias (y por ésto la aplicación de la técnica es parcial):
  1. Un extremo de la ojiva no se "amarra" al eje horizontal, para la ojiva mayor que sucede con el extremo izquierdo; para la ojiva menor que, con el derecho.
  2. En el eje horizontal en lugar de colocar las marcas de clase se colocan las fronteras de clase. Para el caso de la ojiva mayor que es la frontera menor; para la ojiva menor que, la mayor.
  3. ejemplos de ojivas, a la izquierda la mayor que, a la derecha la menor que, utilizando los datos que se usaron para ejemplificar el histograma:



El ejemplo que se presenta es la comparación del total de las especies de las familias del orden Carnivora y las que están amenazadas, en México, (fuente: Revista "Ciencia y Desarrollo", 1994, XIX(114):58):
Cuando lo que se desea es resaltar las proporciones que representan conviene utilizar una gráfica llamada de pastel o circular.
Por ejemplo, para ilustrar la matrícula en licenciatura (en México) por áreas de conocimiento en el año de 1992 se puede usar algo así como sigue (Fuente: ANUIES,1995):

. Regularmente se utilizan dibujos para representar dicha información, y el tamaño o el número de estos dibujos dentro de una gráfica queda determinado por la frecuencia correspondiente. A este tipo de gráfica se le llama pictograma y éstos son dos ejemplos:
El de la izquierda representa la población de los Estados Unidos (cada hombrecillo representa a dos millones de habitantes), el de la derecha representa la masa de tres planetas de nuestro sistema solar tomando como unidad a la masa de la Tierra.



Cuando se pretende ilustrar la dispersión de las observaciones realizadas, y así trabajar algunas cosas como correlaciones se puede utilizar una gráfica de dispersión. Por ejemplo,  es la dispersión que se presenta al comparar el número de tesis doctorales en ciencias exactas contra el número de total de tesis doctorales (todo en México) en observaciones anuales entre 1984 y 1990 (fuente: Revista "Ciencia y Desarrollo", 1994, XIX(114):12):



Las gráficas de burbujas, en las cuales se presenta la dispersión de las observaciones de la misma forma que aquéllas, pero se le añade la posibilidad de visualizar otra variable representada en el tamaño del punto, pues éstos se convierten en círculos.
Este ejemplo compara la distancia que existe en cada uno de los planetas interiores de nuestro sistema solar al Sol contra el tiempo que necesitan para recorrer sus órbitas, y el tamaño de las burbujas indica la masa de cada planeta.
